# Spark运行模式

## 运行模式

* **单机**
  * **本地模式**
  * **伪分布模式**
* **集群**
  * **Standalone**模式
  * **外部资源调度框架**
    * **YARN**
    * **Mesos**

## 运行流程

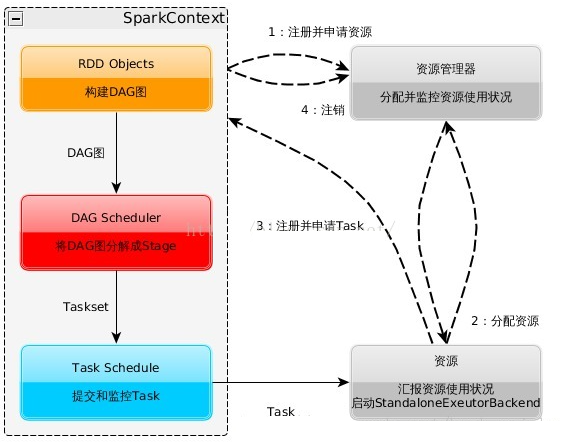

无论何种模式, Spark的整体运行流程如下:

![](https://images2015.cnblogs.com/blog/1004194/201608/1004194-20160830094200918-1846127221.png)

* 构建**Application**的**运行环境**, 启动**SparkContext**, 即**Driver**
* **SparkContext**向**资源管理器**(Standalone/YARN/Mesos等)申请运行所需的**Executor**资源
* **Executor**向**SparkContext**申请**Task**
* **SparkContext**将**Application**构建成**DAG图**, 并将其根据一定的规则拆分成**Stage**, 在通过内部的**TaskScheduler**将拆分成的**Task**分发给**Executor**来执行
* **Task**在**Executor**上运行, 运行完释放所有资源

Spark运行过程中比较有特点的地方有:

* Spark与**资源管理器**无关, 只要能够获取executor进程, 并能保持相互通信就可以了
* 提交SparkContext的Client应该靠近Worker节点, 因为Application运行过程中SparkContext和Executor之间有大量的信息交换

## Standalone运行模式

Standalone模式采用经典的**Master/Slaves**架构, 主要的节点有三种:

* Client节点
* Master节点
* Worker节点

而**Driver(SparkContext)**既可以运行在Master节点上, 也可以运行在本地Client节点上:

* 用**spark-shell**交互式工具提交Spark的Job时, Driver在Master节点上运行
* 用**spark-submit**工具提交Job时, Driver是运行在本地Client端上的

无论Driver运行在哪种节点上, 整个运行流程如下:

![](https://images2015.cnblogs.com/blog/1004194/201608/1004194-20160829183337855-2136615486.png)

* SparkContext连接到Master, 向Master注册并申请资源(CPU, 内存等)
* Master根据SparkContext的资源申请要求和Worker心跳周期内报告的信息决定在哪个Worker上分配资源, 然后在该Worker上获取资源, 启动**StandaloneExecutorBackend**, 向SparkContext注册
* SparkContext将Applicaiton代码发送给StandaloneExecutorBackend, 并且SparkContext解析Applicaiton代码, 构建DAG图, 并提交给DAGScheduler分解成Stage, 然后将Stage提交给TaskScheduler, TaskScheduler负责将Task分配到相应的Worker, 最后提交给StandaloneExecutorBackend执行
* StandaloneExecutorBackend会建立Executor线程池, 开始执行Task, 并向SparkContext报告, 直至Task完成
* 所有Task完成后, SparkContext向Master注销, 释放资源

## YARN模式

**Spark on YARN**模式根据**Driver**在集群中的位置分为两种模式:

* **YARN-Client**模式, Driver在客户端本地运行
* **YARN-Cluster/YARN-Standalone**模式, Driver运行在**YARN**中的某个**NodeManager**上

### YARN-Client

YARN-Client工作流程如下:

![](https://images2015.cnblogs.com/blog/1004194/201608/1004194-20160830101752277-512218897.png)

* Client向ResourceManager申请启动**ApplicationMaster**, 同时, 在Client上初始化创建SparkContent(DAGScheduler, TASKScheduler等)
* ResourceManager收到请求后, 在集群中选择一个NodeManager, 为该应用程序分配第一个Container, 要求它在这个Container中启动应用程序的**ApplicationMaster**
  * 与**YARN-Cluster**的区别在于: 该ApplicationMaster只与SparkContext进行联系和资源的分派
* Client中的SparkContext初始化完毕后, 与ApplicationMaster建立通讯, ApplicationMaster向ResourceManager注册, 根据任务信息向ResourceManager申请资源(**Container**)
* ApplicationMaster申请到资源Container后, 与对应的NodeManager通信, 要求对应的Container中启动**Executor**(CoarseGrainedExecutorBackend), 启动后会向Client中的SparkContext注册并申请Task
* SparkContext分配Task给Executor执行, Executor运行Task并向Driver汇报运行的状态和进度, 让Client随时掌握各个任务的运行状态, 从而可以在任务失败时重新启动任务
* 应用程序运行完成后, Client的SparkContext向ResourceManager申请注销并关闭自己

### YARN-Cluster

在YARN-Cluster模式中, 当用户向YARN中提交一个应用程序后, YARN将分两个阶段运行该应用程序:

* Driver作为一个ApplicationMaster在YARN集群中先启动
* 由ApplicationMaster创建应用程序, 然后为它向ResourceManager申请资源, 并启动Executor来运行Task, ApplicationMaster同时监控它的整个运行过程

整体的运行流程如下:

![](https://images2015.cnblogs.com/blog/1004194/201608/1004194-20160830102951683-505085536.png)

* Client向YARN提交应用程序(启动ApplicationMaster的命令, ApplicationMaster程序, 需要在Executor中运行的程序等)
* ResourceManager收到请求后, 在集群中选择一个NodeManager, 为该应用程序分配第一个Container, 在这个Container中启动应用程序的ApplicationMaster, 然后ApplicationMaster进行SparkContext的初始化
* ApplicationMaster向ResourceManager注册
  * 这样用户就可以通过ResourceManager查看应用程序的运行状态
* ApplicationMaster采用轮询的方式通过RPC协议为各个任务申请资源, 并监控它们的运行状态直到运行结束
  * ApplicationMaster申请到资源Container后, 与对应的NodeManager通信, 在获得的Container中启动Executor(CoarseGrainedExecutorBackend)
  * Executor启动后会向**ApplicationMaster中的SparkContext**注册并申请Task
  * ApplicationMaster中的SparkContext分配Task给Executor执行, Executor运行Task并向ApplicationMaster汇报运行的状态和进度, 让ApplicationMaster随时掌握各个任务的运行状态, 从而可以在任务失败时重新启动任务
* 应用程序运行完成后, ApplicationMaster向ResourceManager申请注销并关闭自己

### YARN-Client和YARN-Cluster的区别

* 在YARN中, 每个Application实例都有一个ApplicationMaster进程, 它是Application启动的第一个容器, 它负责和ResourceManager打交道并请求资源, 获取资源之后告诉NodeManager为其启动Container, 因此YARN-Cluster和YARN-Client模式的区别其实就是ApplicationMaster进程的区别
* YARN-Client模式下, ApplicationMaster仅仅向ResourceManager请求Executor, Client会和请求的Container通信来调度他们工作, 也就是说**Client不能离开**
* YARN-Cluster模式下, Driver运行在ApplicationMaster中, 它负责向YARN申请资源, 并监督作业的运行状况
  * 当用户提交了作业之后, 就可以关掉Client, 作业会继续在YARN上运行, 因而YARN-Cluster模式**不适合**运行**交互类型**的作业
